Растрескивание силиконовой печати остается наиболее распространенным и дорогостоящим дефектом для фабрик трафаретной печати, производящих фирменные резинки, пояса, бретели для бюстгальтеров и гибкие текстильные аксессуары. Согласно статистике качества печати на текстиле за 2026 год, проблемы с растрескиванием составляют 37,2% всех браков силиконовых лент, что приводит к огромным потерям партий, возвратам клиентов и задержке сроков доставки.
Основные причины, почему силиконовые отпечатки трескаются на эластичной лямке
Большинство типографий связывают растрескивание с плохим отверждением или ручной работой, но данные реального массового производства доказывают, что доминирующими причинами являются несоответствие характеристик материала и нестандартные процессы. В сочетании с отраслевыми параметрами эластичных лямок мы суммируем пять основных факторов отказа.
1. Несоответствие характеристик растяжения между чернилами и лямками.
Это основная причина растрескивания, на которую приходится более 42% всех неудачных операций печати на лямках. Стандартные силиконовые чернила общего назначения разработаны для обычных хлопчатобумажных и полиэфирных тканей с ограниченным диапазоном удлинения 200–250%. Они стабильно работают на текстиле с низкой эластичностью, но совершенно не работают на профессиональных эластичных лентах.
Высокоэластичные лямки из спандекса растягиваются на 200–300 % и обеспечивают коэффициент восстановления более 92 %. Когда подложка выходит за пределы предела прочности чернил, силиконовая пленка не может деформироваться синхронно, что приводит к необратимым микротрещинам и разрушению поверхности. Даже небольшое ежедневное растяжение постепенно приведет к расширению этих крошечных трещин и повреждению напечатанного рисунка.
2. Неполная предварительная обработка ремня ослабляет стабильность адгезии.
Большинство эластичных лямок заводского производства сохраняют на поверхности волокон остатки проклеивающих веществ, смазочного масла и противоскользящего покрытия. Эти химические барьеры не позволяют силиконовым чернилам проникать и прочно связываться с текстильными волокнами.
Когда лента неоднократно растягивается и отскакивает, плохо приклеенный силиконовый слой смещается отдельно от подложки. Относительное трение и натяжение вызывают растрескивание кромок, расслоение и шелушение после нескольких циклов стирки.
3. Чрезмерно толстые печатные слои вызывают концентрацию внутренних напряжений.
Эластичная лента требует тонкого и равномерного нанесения краски для сохранения гибкости. Проверенные отраслевые данные показывают, что безопасная толщина печати на эластичной лямке составляет от 0,3 до 0,6 мм. Любая толщина одного слоя, превышающая 0,8 мм, приведет к возникновению серьезных внутренних напряжений внутри силиконовой пленки.
Во время растяжения подложки толстый слой силикона не может равномерно распределить напряжение. Напряжение накапливается на краях рисунка и в тонких зазорах, вызывая регулярное растрескивание и шелушение. Многие фабрики стремятся к толстомутрехмерные текстурыради визуальных эффектов, что напрямую жертвует прочностью на растяжение и приводит к массовому браку продукции.
Решения для устранения трещин на эластичных эластичных лентах с силиконовыми отпечатками

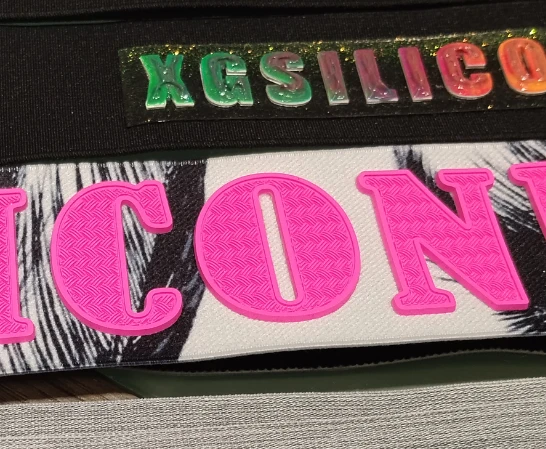

Решение 1: Высокоэластичный силикон XG-866AR-GT для прямой трафаретной печати на лямках
Для фабрик, которым необходимо сохранить традиционные рабочие процессы трафаретной печати и добиться высокоэффективного массового производства, YRSilicon XG-866AR-GT.высокий удлинение силиконовых чернилявляется самым надежным решением против взлома. Эти чернила, специально разработанные для эластичных материалов высокого натяжения, полностью решают проблему несоответствия растяжения обычного силикона и высокоэластичной ленты.
Превосходные характеристики растяжения, соответствующие профессиональным стандартам лямок
Данные о производительности, проверенные в лаборатории, подтверждают его полную адаптируемость ко всем типам эластичных лямок:
★Максимальное удлинение: 400%+, полностью покрывает диапазон растяжения 120–300% стандартных и высокоэластичных лямок.
★Коэффициент эластичного восстановления: более 95%, что превышает отраслевой стандарт восстановления на 92% для коммерческих лямок.
★Усталостная устойчивость: выдерживает более 10 000 циклов растяжения без микротрещин и деформации.
★Устойчивость к стирке: Стабилен после 50 циклов стирки AATCC 61, не трескается, не отслаивается и не выцветает.
Чтобы максимизировать защиту от растрескивания эластичных лямок, строго следуйте официальной формуле массового производства:
Оптимальное соотношение смешивания: 100% силикон XG-866AR-GT + 10% добавка XG-866B-2 soft touch.
Добавка XG-866B-2 оптимизирует молекулярную гибкость, дополнительно улучшая синхронное растяжение и ощущение мягкости на руках без снижения адгезии и долговечности.

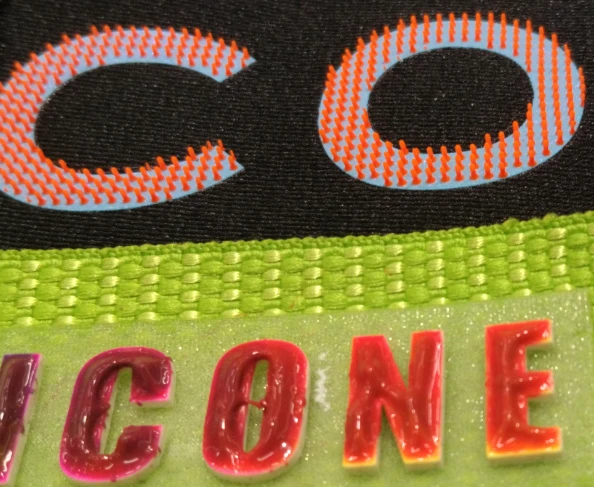

Решение 2. Силиконовая термотрансферная печать на эластичной лямке
Для сверхэластичных лямок из спандекса, сверхтонких эластичных лент и заказов элитных брендов с требованиями отсутствия дефектов,силиконовая термотрансферная печатьявляется отличным альтернативным процессом, позволяющим существенно избежать растрескивания. В отличие от прямой трафаретной печати, термотрансферный силикон заранее образует стабильную эластичную пленку, полностью решая проблемы неравномерного отверждения и внутреннего напряжения.
Преимущества защиты от взлома и поддержка отраслевых данных
Предварительно отвержденная силиконовая переводная пленка сохраняет стабильную эластичность в диапазоне растяжения ленты 0–250%.
Ультратонкий трансферный слой (0,2–0,4 мм) устраняет концентрацию внутренних напряжений.
Встроенная технология склеивания горячим прессом улучшает сплавление волокон, предотвращая расслоение и образование трещин на краях.
Процесс формования с низким натяжением адаптируется к повторяющемуся усталостному растяжению на 10 000 уровней.

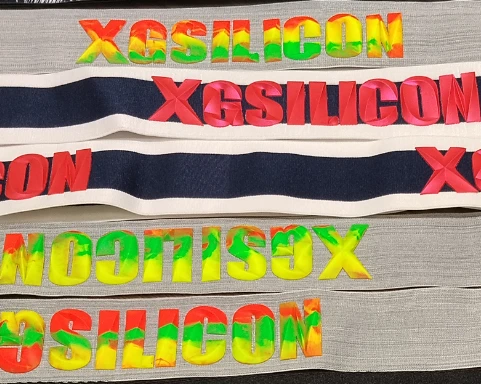

XG-866AR-GT Трафаретная печать и силикон для теплопередачи: сравнение производительности
Выберите наиболее подходящий процесс в соответствии с эластичностью вашей ленты, количеством заказа и стандартами качества:
● Расширенная адаптируемость: XG-866AR-GT растягивается на 120–300 %; теплопередача соответствует диапазону растяжения 0–250 %
● Устойчивость к усталости: Оба выдержали более 10 000 циклов растяжения; теплопередача имеет более стабильную тонкослойную вязкость
● Эффективность производства: Прямая трафаретная печать быстрее при массовом производстве; теплопередача подходит для высокоточных мелкосерийных заказов
● Уровень дефектов: XG-866AR-GT снижает количество дефектов растрескивания до уровня ниже 3%; теплопередача обеспечивает почти нулевую скорость растрескивания
● Ощущение руки: Оба обеспечивают ультрамягкую текстуру без жестких краев.

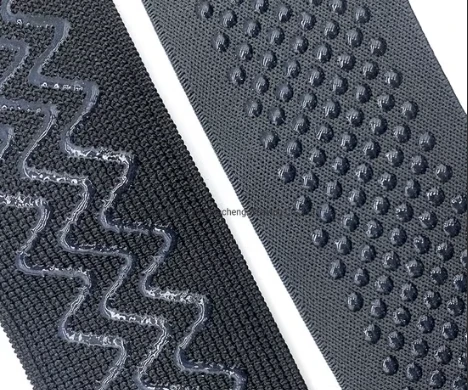

Часто задаваемые вопросы (FAQ)
В1: Является ли термопереносной силикон более устойчивым к растрескиванию, чем прямая трафаретная печать?
A: Силикон для теплопередачи обладает более стабильными характеристиками против растрескивания для сверхэластичной тонкой ленты. Его предварительно отвержденная ультратонкая пленка не создает внутренних напряжений и адаптируется к длительному усталостному растяжению. Для крупносерийного массового производства прямая трафаретная печать XG-866AR-GT обеспечивает более низкую совокупную стоимость при сохранении отсутствия дефектов растрескивания.
В2: Подходит ли XG-866AR-GT как для нейлоновых, так и для полиэфирных эластичных лямок?
А: Да. XG-866AR-GT обладает превосходной адгезией и совместимостью с эластичными лентами из смеси нейлона, полиэстера и спандекса. Благодаря стандартизированному процессу предварительной обработки и отверждения он обеспечивает стабильные характеристики без трещин на всех основных эластичных ленточных основах.
